زنجیر جبران آسانسور

زنجیر جبران آسانسور یکی از اجزای مهم در سیستم تعلیق آسانسورهای کششی است، به‌ویژه در ساختمان‌های بلند که طول سیم‌ بُکسل زیاد می‌شود. در چنین شرایطی، وزن خود سیم‌ بکسل‌ها در عملکرد آسانسور تأثیر می‌گذارد و ممکن است باعث عدم تعادل وزنی بین کابین و قاب وزنه تعادل شود. زنجیر جبران به‌عنوان راه‌ حلی برای این مشکل طراحی شده است. این زنجیر در پایین کابین و قاب وزنه نصب می‌شود و به‌صورت آویزان بین این دو بخش قرار می‌گیرد، طوری‌که در تمام طول حرکت آسانسور، یک توازن وزنی بین دو طرف سیم‌ بکسل‌ها حفظ شود.

با این توضیحات باید در نظر داشت که آسانسورهایی که بیش از 8 طبقه دارند باید از زنجیر جبران آسانسور استفاده کنند. این به آن دلیل است که اختلاف وزن سیم بکسلهای کابین و قاب وزنه تعادل که از دو سمت فلکه اصلی آویزان است، بار زیادی را بر موتور آسانسور وارد می سازد و این مقدار هنگامی که کابین در بالا یا پائین ترین طبقه قرار دارد حداکثر بار را منتقل نموده و باعث سرخوردن سیم بکسل روی فلکه اصلی یا گرم شدن بیش از حد موتور و یا خوردگی سیم بکسل ها میگردد.

عملکرد زنجیر جبران آسانسور

زنجیر جبران آسانسور از طرفی به زیر کابین و از یک طرف دیگر به زیر کادر وزنه متصل می‌شود. این شرایط باعث می‌شود کابین دربالاترین طبقه و قاب وزنه در پایین ترین طبقه (یا برعکس) قرار می گیرد و زنجیر باعث ایجاد تعادل وزن می شود.

نکته ای که باید دقت داشت این است که، هر چقدر وزن تعداد رشته های سیم بکسل آسانسور و طول چاه آسانسور بیشتر شود ، عدم تعادل مابین وزن سمت قاب وزنه و سمت کابین بیشتر خواهد شد . لذا از زنجیر جبران برای ایجاد تعادل دینامیکی و مکانیکی مابین این دو سمت استفاده می‌شود.

مشخصات فنی زنجیر جبران آسانسور

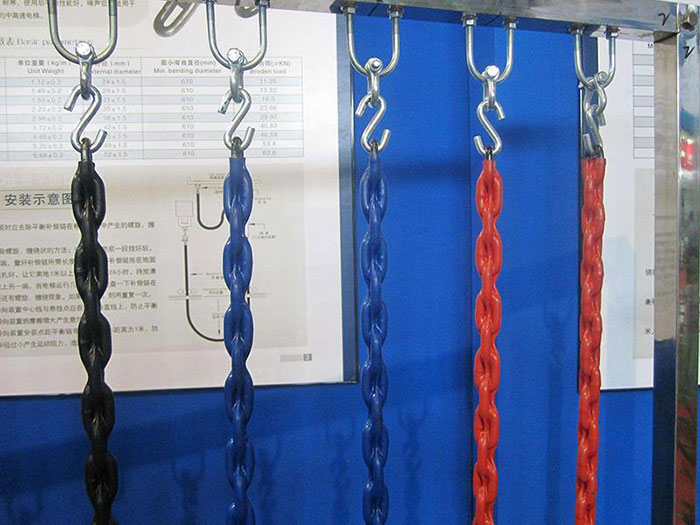

این زنجیرها معمولاً از جنس فولاد ساخته می‌شوند و روی آن‌ها روکشی از لاستیک یا PVC قرار می‌گیرد تا هم از تولید صدا و لرزش جلوگیری شود و هم از خوردگی و زنگ‌زدگی در محیط‌های مرطوب محافظت کند. زنجیرهای جبران معمولاً توخالی‌اند یا در ساختار خود دارای سوراخ‌هایی هستند تا سبک‌تر شده و انعطاف‌پذیری بیشتری داشته باشند. همین ویژگی به آن‌ها اجازه می‌دهد که در زمان حرکت کابین، به‌راحتی خم شوند و بدون گیر کردن در زیر کابین یا کف چاهک حرکت کنند.

قطر خارجی زنجیر جبران در آسانسورهای معمولی اغلب بین 20 تا 40 میلی‌متر است، و وزن مخصوص هر متر آن ممکن است حدود 1 تا 2 کیلوگرم باشد. انتخاب قطر و وزن مناسب زنجیر، بسته به ظرفیت آسانسور، سرعت، و طول مسیر حرکت انجام می‌شود. در آسانسورهایی با سرعت بالا یا ارتفاع زیاد، استفاده از زنجیرهایی با قطر و وزن بیشتر یا از نوع دو لایه مرسوم است تا عملکرد سیستم جبران دقیق‌تر باشد.

در محل اتصال زنجیر به کابین و قاب وزنه، از بست‌های مخصوصی استفاده می‌شود که انعطاف‌پذیرند و در عین حال استحکام مکانیکی بالایی دارند تا از پاره شدن یا جدا شدن زنجیر در حین حرکت جلوگیری کنند. همچنین برای هدایت و جلوگیری از تاب‌خوردن زنجیر در حین حرکت آسانسور، از راهنماهای پلاستیکی یا فلزی در کف چاهک یا زیر کابین استفاده می‌شود.

زنجیر جبران آسانسور به صورت کلی به سه شکل مختلف در بازار وجود دارد و توسط مصرف کنندگان استفاده می‌شود.

1-    زنجیر جبران کنف دار

2-    زنجیر جبران روکش دار پلاستیکی

3-    زنجیر جبران کابلی با روکش باتومی PVC

زنجیر جبران کنف دار قدیمی ترین و متداول‌ترین نوع زنجیر جبران آسانسور به حساب می‌آید. در زنجیر جبران مدل کابلی به دلیل آنکه قوس و قطر آن بیشتر از زنجیر جبران پلاستیکی است، زمان برگشت قوس نیز بیشتر خواهد بود. برای جبران این موضوع در طراحی و نصب زنجیر جبران‌های کابلی باید در حدود ۱ تا ۱.۲ سانتی‌متر فضای بیشتری را در نظر گرفت. در صورت لحاظ نکردن این فضا، پیچش زنجیر جبران و ترک خوردن آن رخ خواهد داد.

نصب زنجیر جبران نیاز به دقت و رعایت اصول دارد. ابتدا باید محاسبه دقیقی از طول مسیر حرکت، وزن کابین، وزن وزنه تعادل، و طول سیم‌ بُکسل انجام شود تا نوع مناسب زنجیر از نظر قطر، طول، و مقاومت انتخاب شود. سپس با بست‌های مخصوص، زنجیر به پایین کابین و قاب وزنه تعادل متصل می‌شود. زنجیر باید بدون کشش اضافی یا آویزان شدن بیش از حد نصب شود. در برخی موارد، زنجیر از طریق یک قرقره یا سیستم هادی روی زمین یا در زیر کابین هدایت می‌شود تا از تاب‌خوردن و پیچش آن در زمان حرکت جلوگیری شود.

کاربرد زنجیر جبران فقط برای ایجاد تعادل وزنی نیست؛ بلکه به کاهش فشار و فرسایش در موتور آسانسور و همچنین افزایش عمر سیم‌ بکسل‌ها هم کمک می‌کند. در نتیجه نه‌تنها ایمنی و نرمی حرکت آسانسور تضمین می‌شود، بلکه هزینه‌های نگهداری و تعمیرات هم کاهش می‌یابد.

قیمت زنجیر جبران آسانسور

قیمت زنجیر جبران آسانسور بر اساس نوع آن، تولید کننده  و طول حساب می‌شود. به طور مثال قیمت زنجیر جبران کنفی با قیمت زنجیر جبران روکشدار پلاستیکی متفاوت است. و با توجه به به شرایط موجود برای خرید زنجیر جبران و استعلام قیمت زنجیر با کارشناسان ما در گروه بازرگانی مگابکسل از طریق روش‌های زیر در تماس باشید.
